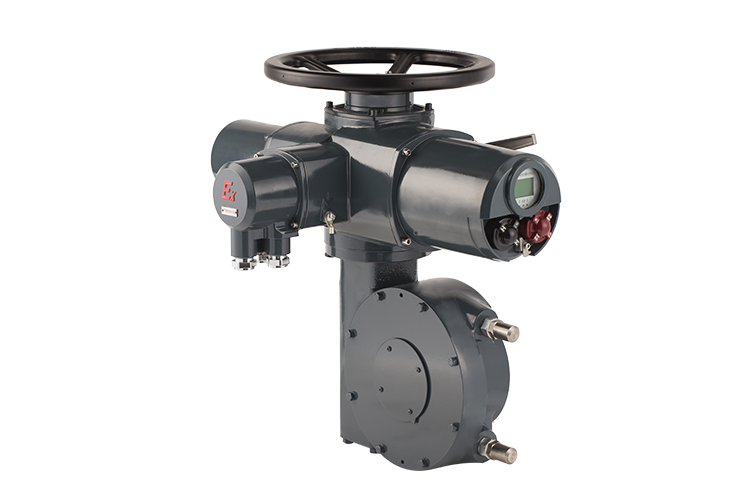

SHD-DQ智能型電動執行機構（含渦輪箱）
SHD-DQ智能型電動執行機構（含渦輪箱）
商品概述：SHD系列智能型電動執行機構，是在引進國際最新控制技術基礎上，合作開發的新一代產品。該產品集絕對編碼器技術、傳感器技術、總線控制技術、紅外遙控技術、液晶顯示、磁控開關等多種最新自動控制技術及先進的制造技術為一體的智能化產品。產品設計的先進理念，具有體積小、重量輕、轉矩范圍廣、防護防爆等級高等特點。該產品是對開環控制系統中最終控制元件（如閥門）的運行進行控制的一種裝置，即滿足閥門開關要求的產品。按工作環境分可分為普通產品和防爆產品兩大系列。性能指標分別達到JB/T8528-97《普通型閥門電動裝置技術條件》和JB/T8529-97《隔爆型閥門電動裝置技術條件》。
產品說明
該型號電動執行機構適用于蝶閥、球閥、風門等的控制
一、產品特點 二、工作環境及技術參數
非侵入式設計，設計簡單、直觀 1、供電電源： 380~660 380 ±10％V 50 ±10％Hz可選電
行程、力矩測量精確，可靠 源： 220v 380～660V 50、60Hz（訂貨時需注明）。
操作界面的中英文語言選擇 2、工作環境
控制狀態的鎖定功能 2.1 環境溫度： -40～70 ℃
具有雙速（變速慢關）功能 2.2 相對濕度： ≤90％（25℃）
全面的數據記錄 2.3 防護等級： IP68（水下4米深68小時）。
自診斷自適應功能 2.4 防爆標志： ExdibⅡBT4 和ExdibⅡCT4。
運行中故障診斷功能 （根據客戶要求選定）
電機過熱保護 3、電機為短時工作制，額定運行時間為15分鐘。F級絕
瞬時反轉保護 緣。 （調節型所用的電機為特規電機，最小負載持續率
25%， 最多操作次數1200次/小時）
防護等級IP68（水下4米68小時） 三、連接尺寸（詳見說明書）
ModBus/ProfileBus總線控制（特殊定制）
快速開關閥門要求（特殊定制）
該型號電動執行機構適用于蝶閥、球閥、風門等的控制
一、產品特點 二、工作環境及技術參數
非侵入式設計，設計簡單、直觀 1、供電電源： 380~660 380 ±10％V 50 ±10％Hz可選電
行程、力矩測量精確，可靠 源： 220v 380～660V 50、60Hz（訂貨時需注明）。
操作界面的中英文語言選擇 2、工作環境
控制狀態的鎖定功能 2.1 環境溫度： -40～70 ℃
具有雙速（變速慢關）功能 2.2 相對濕度： ≤90％（25℃）
全面的數據記錄 2.3 防護等級： IP68（水下4米深68小時）。
自診斷自適應功能 2.4 防爆標志： ExdibⅡBT4 和ExdibⅡCT4。
運行中故障診斷功能 （根據客戶要求選定）
電機過熱保護 3、電機為短時工作制，額定運行時間為15分鐘。F級絕
瞬時反轉保護 緣。 （調節型所用的電機為特規電機，最小負載持續率
25%， 最多操作次數1200次/小時）
防護等級IP68（水下4米68小時） 三、連接尺寸（詳見說明書）
ModBus/ProfileBus總線控制（特殊定制）
快速開關閥門要求（特殊定制）
